超聲波振動篩工作原理：

超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。

超聲波振動篩特點：
1、在達到高精度、高網目篩分的同時，控制較窄的粒度范圍。
2、可單層與多層使用，一套智能超聲波發生器同時使用三個換能器。
3、篩網自潔功能：大于500目篩分，無網孔堵塞，無篩分效率衰減。
4、真正解決強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題。
5、保證所處理物料的特性不變。
6、篩分精度可提高1—99%，產量可提高1-10倍。

應用范圍：400目、500目、600目篩分碳化硅、合金粉末、鉬粉、不銹鋼粉、鎢粉、鎳粉、鈷粉、粉末涂料、石英粉、丁米酮粉、麥芽粉、病毒唑、咖啡粉、電磁粉、負極材料、激光粉。
超聲波振動篩結構：
超聲波諧振電源： 38KHz高頻大功率超聲波諧振電源。內置微電腦芯片，可根據超聲波的不同狀態進行全程數字頻率自動跟蹤，無需人工調整，操作簡單方便。長時間工作振蕩器發熱量低，工作狀態穩定。
①高頻連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。
②連接器:航空連接插件。
③振蕩器:高性能超聲波轉換器件。
④超聲波網架:由外網架與共振環組成。

⑤篩網:適用于10目~635目。

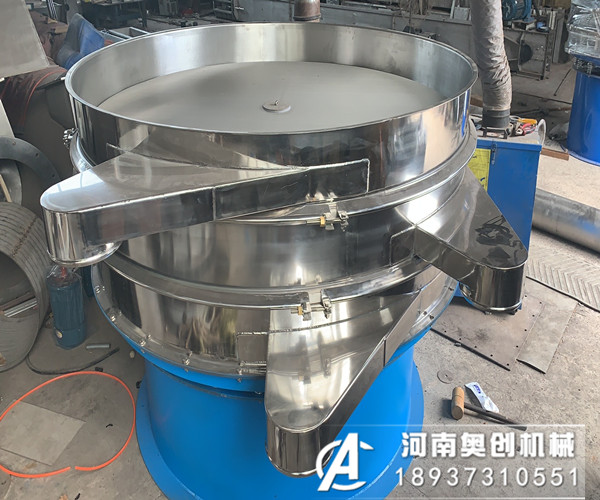

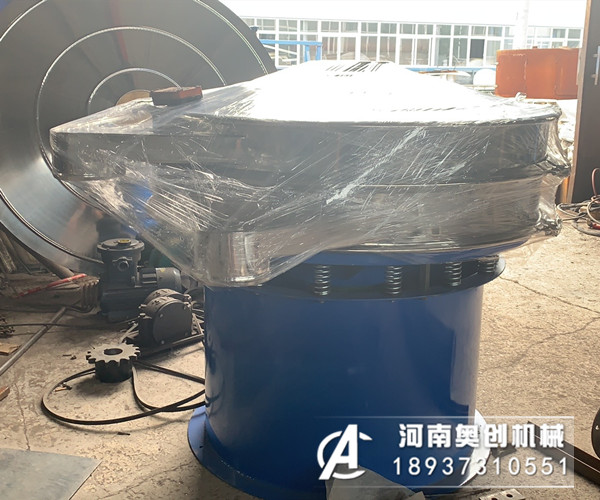

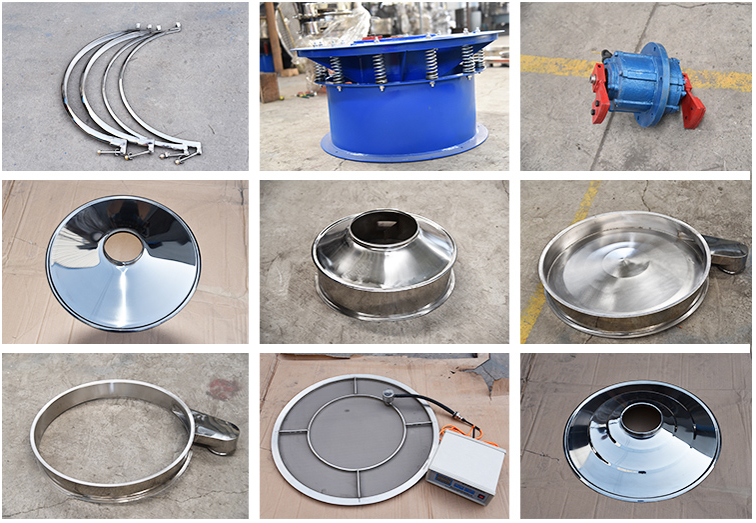

超聲波振動篩細節拍攝：

超聲波振動篩使用范圍：
       已應用：400目、500目、600目篩分碳化硅、合金粉末、鉬粉、不銹鋼粉、鎢粉、鎳粉、鈷粉、粉末涂料、石英粉、丁米酮粉、麥芽粉、病毒唑、咖啡粉、電磁粉、負極材料、激光粉。

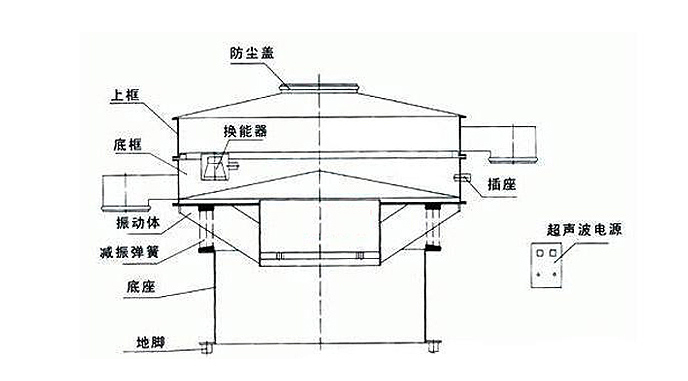

超聲波振動篩外形結構：

超聲波諧振電源：
①電源輸入：交流220V±10%   50~60Hz
②整機電流：≤0.6A
③高頻電流：≤0.5A
④工作頻率：38KHz
⑤工作模式：連續、 脈沖

⑥環境溫度：-10~40℃

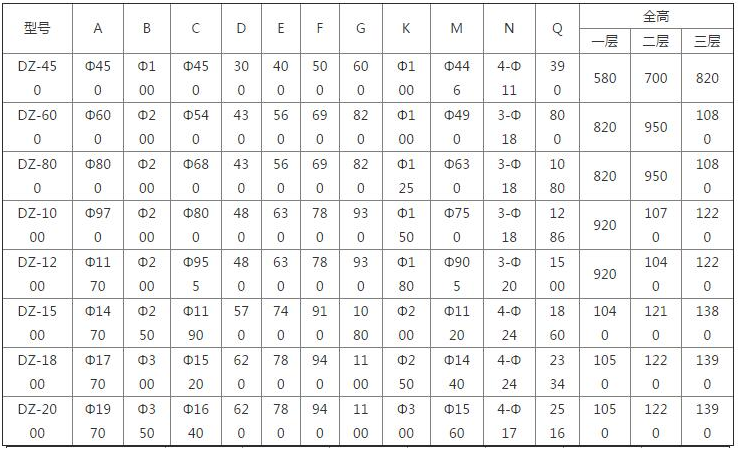

超聲波振動篩型號參數表：

超聲波振動篩使用說明：
一.超聲波控制儀與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。
二.超聲波諧振電源后面板接線盒中有紅色（正極）和黑色（負極）兩個接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜的航空插頭端與振蕩器連接，并保證密封固定牢固。
三.接好超聲波諧振電源電源及超聲波連接電纜線，檢查無誤后打開超聲波電源開關。隨著一聲“滴”的聲響，超聲波諧振電源起動，顯示窗口顯示“P0”，并進入自檢狀態。幾秒鐘后顯示窗口顯示工作電流，頻率自動搜索，30秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。
四.超聲波諧振電源共有2種工作狀態：連續工作狀態（左邊窗口顯示：Cn，n為1~9數字）和脈沖工作狀態（左邊窗口顯示：Hn，n為1~2數字），正常為連續工作狀態。在連續工作狀態下，按方式鍵，進入脈沖工作狀態。在脈沖狀態下按方式鍵，返回連續工作狀態。在連續工作狀態下按顯示鍵，顯示電源的中心頻率（左邊窗口顯示：F-），再按顯示鍵返回連續工作狀態。
連續工作狀態：
連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（   、   ）可以進行功率變換，其中C9功率大，C1功率小（調功率時左邊窗口Cn閃爍，選好功率檔位后按“方式”鍵進行確認，窗口閃爍停止，此狀態記憶保存）。
脈沖工作狀態：
在連續工作狀態下按方式鍵進入脈沖工作狀態。以當前連續工作狀態為C5功率檔為例，脈沖工作方式描述為：在C5功率檔工作5秒，然后有一個2秒鐘的大功率脈沖，2秒鐘后再返回C5檔功率工作5秒，依次循環。
連續工作狀態設有2檔（H1、H2），H2檔比H1檔脈沖電流工作時間稍長。在脈沖工作狀態下按調節按鍵，可以進行檔位變換（左窗口Hn閃爍，選好檔位后按方式鍵確認，窗口閃爍停止）。在Hn不閃爍的時候按方式鍵，返回到連續工作狀態。
其它注意事項：
①.超聲波諧振電源工作輸入電壓為交流220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“ ”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性，不準接錯線。
②.網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及振蕩器的損壞。
③.正常情況下，振蕩器如果沒有故障，一般不要隨便從網架上拆卸。振蕩器航空插頭已用密封膠上緊，一般情況下也勿拆卸。
④.在機器開動前檢查振蕩器與連接線插頭的螺母是否上緊，振蕩器與網架是否上緊。在使用過程中，注意機箱與振蕩器間連接線的保護，連接線及振蕩器插座要注意防潮，連接插頭及插座不準進水。
⑤.每套超聲波包括一臺諧振電源，一個振蕩器，一個網架。三者請編號配套使用效果更佳，勿與其它超聲波混淆。
