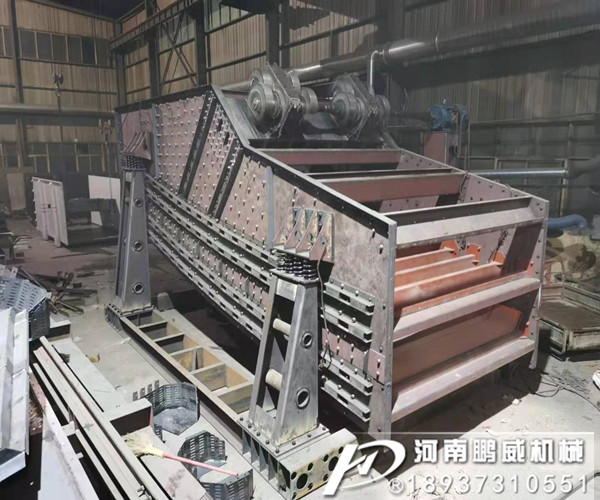

重型圓振動篩在結構上已經外觀上與普通圓振動沒有區別，主要區別是使用環境已經使用的材質和激振器方式不同。

重型圓振動篩性能特點
1.圓振動篩采用筒體式偏心軸激振器及偏心塊調節振幅，操作簡便。
2.激振器重量輕，軸承負荷小，篩機負荷小。
3.圓振動篩采用橡膠隔震彈簧，噪聲小，過共振區平穩。
4.篩箱振動強烈，減少了物料堵塞篩孔的現象，篩分效率和生產效率較高。
5.物料篩淌線長，篩分規格多。
6.結構簡單，篩面更換方便。
7.電機與激振器聯軸采用撓性聯軸器，使用壽命長，造價低，對篩機安裝條件要求低，對電機沖擊小等優點。
8.處理量大，篩分精度高。

重型圓振動篩結構
圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動篩具有長方形的篩面，篩面通過方式安裝在篩箱內，篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動，該系列篩機采用座式安裝，篩面傾角的調整可通過改變彈簧支座位置高度來實現。

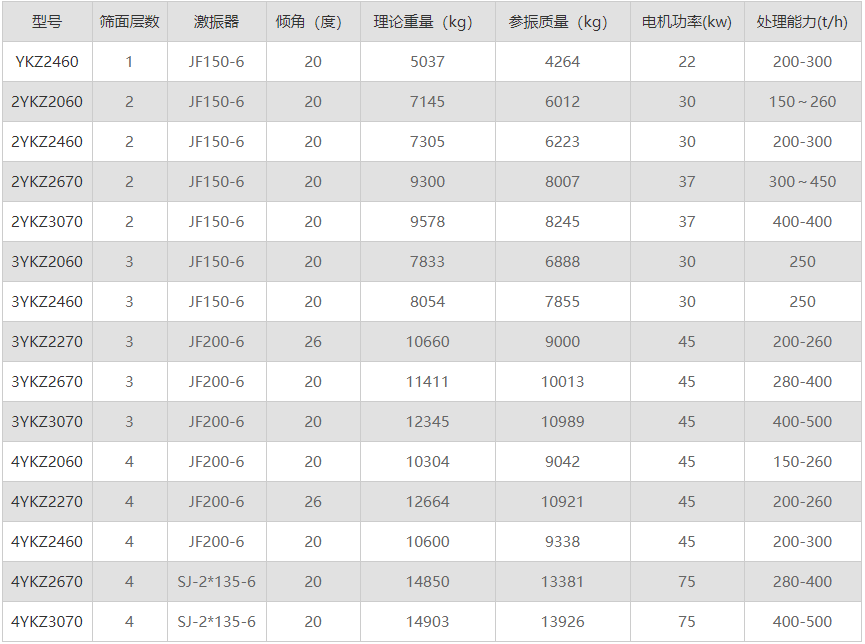

重型圓振動篩型號參數表：

重型圓振動篩安裝、調試、試動轉使用說明書

5.1安裝
1、安裝前必須檢查零部件情況，不得有損壞與缺件，設備出廠超過半年的，激振器必須拆開清洗與添加新潤滑脂并重新裝配。
2、安裝現場要有足夠起吊能力的吊裝設備。
篩機安裝順序如下：
（1）檢查基礎位置尺寸是否正確；
（2）安裝支承裝置底座，安裝彈簧；
（3）篩機主體就位；
（4）安裝電機；聯軸器
（5）連接電源線。
調試
1、檢查支承彈簧的壓下量，保證前后端、左右端彈簧高度差不大于200mm。
2、檢查激振器運動是否靈活無卡阻。
3、檢查篩箱四周、進料斗、排料斗位置是否正確。
4、檢查緊固螺栓是否旋緊，然后澆灌地腳螺栓。
試運轉
1、安裝完畢，檢查合格，方可試運轉。
2、試運轉不得少于4小時。
3、篩機運轉平穩無異常噪音。
4、無漏油現象。
5、激振器軸承較高溫度不大于85℃。
6、為了減少物料對篩面的沖擊，應使物料落到篩面的落差不大于200mm。
負荷運轉
負荷運轉除符合空車試運轉要求外，還應測試下列指標：
（1） 入料及產品的粒度組成；
（2） 每小時處理能力；
（3） 篩分率。
操作
1、操作人員應了解本篩機情況和熟悉本說明書，當出現異常情況時應有能力采取適當措施處理。
2、起動前須做好如下準備：
（1）閱讀值班紀錄，處理上一班留下下來的問題。
（2）檢并排除篩機與溜槽、漏斗等固定物之間有無石料等影響篩機工作的雜物。
（3）仔細檢查所有緊固件是否完全緊固，篩面有無破損。
（4）檢查激振器軸承是否按期加油。
3、有不正常現象時，應立即停車查明原因，排除故障后方可再進行起動運轉。
4、檢查激振器軸承溫度應無異常。
5、篩機運行無異常噪音。
6、物料要求均勻的給到篩機上，料流應均勻平衡地通過篩面不得跑料。
7、禁止帶料停機或在停機后繼續給料。
8、嚴禁在運轉中用手觸摸軸承箱檢查軸承溫度。
9、嚴禁在運轉中對機器進行任何的調整、清理和檢修等工作。
10、電器設備應接地，電線應可靠絕緣，并裝在蛇支管內。
11、下班時應清除篩面中的堵塞物及篩機周圍環境。
保養
1、每星期各潤滑點要加一到二次油，激振器、軸承采用2號及壓鋰基脂潤滑脂，要求填滿30﹪-50﹪的空腔。
2、激振器軸承每3-6個月在機上沖洗一次，每年拆開清洗一次，機上沖洗的方法如從油孔中注入煤油或汽油，洗凈臟污潤滑油，然后從新填入清潔潤滑脂。
3、保養人員要做好周檢、月檢工作，檢查測板是否出現開裂和橫梁，加強梁是否出現裂紋。
4、機器運轉時嚴禁進行任何調整、清理、檢修等工作，以免發生危險。
5、機器檢修時，首先應切斷電源。
6、電焊修理時，地線不得搭裝在電機、振動器等部件上，不得使電流通過電機、軸承等轉動部件。
7、拆裝振動器等不得用重錘敲擊，而應采用拉壓等方法。
8、高強度螺栓緊固需要用扳手或其他方法擰緊，保證其扭矩M16為25Kg.m,M20為55Kg.m,N22為75Kg.m,M24為90Kg.m。
